图像处理器

   云拼接图像处理器(电脑、摄像头等云接入+解码+拼接+跨屏)


   您还在为繁琐的布线而烦恼吗?


   您还在担心信号线材距离限制而忧虑吗?


   您还在为信号线材传输损耗影响画面质量而担心吗?


 云拼接图像处理器一步搞定所有问题!电脑、摄像头、手机、平板、服务器等不限制数量、更不限制距离,网线传输,再也不用担心线材传输信号衰减等问题。无线控制更是手到擒来,手机、平板无线控制、信号无线传输上大屏,一切So easy!


 新视锐XSR-WP9000系列云拼接图像处理器(电脑云接入+解码+拼接+跨屏)产品概述:


    XSR-WP9000系列云处理系统,是一款融合云应用、云互联、云接入、云控制的综合拼接处理器系统,具有丰富的应用、媒体、IP、DVI、VGA、HDMI、SDI、YCrCb、CVBS等接入能力,支持海量H.264 ONVIF协议网络摄像机直接解码显示,构成完整的综合应用显示管理云平台。系统具备云接入和云处理特点,满足信号分散灵活接入,大规模拼接显示需求,又具备支持高性能的实时桌面,可支持超高应用显示需求。系统支持窄边液晶、DLP、LED等各种显示终端的拼接,可广泛应用于政府、消防、公安、能源、交通、电力、军队等各行业指挥监控领域。


 新视锐XSR-WP9000系列云拼接图像处理器产品特性:


1 采用点对点串行总行统一交换架构,专业高端图像处理芯片,支持超M*N高分桌面统一逻辑屏


2 支持信号窗口整墙跨屏漫游,任意叠加、缩放


3 支持DVI\VGA\HDMI\SDI\YCrCb\CVBS分布式接入显示


4 支持远程计算机桌面网络方式接入显示和控制


5 支持H.264 ONVIF海量IP视频信号接入显示和控制


6 支持用户Web应用直接接入显示和控制


7 支持大屏欢迎字幕、值班信息的远程编辑和接入显示


8 支持超高分图片、全高清媒体文件网络播放


9 支持单台计算机多个应用窗口编码网络方式接入显示和控制


10 支持多套显示拼接墙集中管理和控制


11 自带拼墙控制系统,一体化显控解决方案,配置、操作简单易用,支持PC、平板多种控制方式

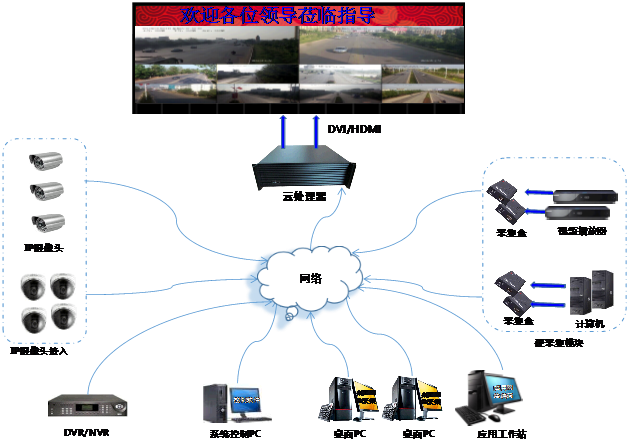

  新视锐XSR-WP9000系列云拼接图像处理器典型运用示意图:


新视锐XSR-WP9000系列云拼接图像处理器系统参数:

  功能模块

规格

规格描述

信号输出

输出

单机支持32以下,接口DVI/HDMI

画面分割

1/4/9/16/24/32

拼接功能

支持信号全墙任意漫游,任意画面缩放/叠加

输出分辨率

800×600@60Hz~1920X1080@60HZ(可选最高支持3840X2160@60Hz)

输出色深

32位

超高分桌面

支持与墙分辨率(M*N)1:1的超高分图片和应用输出

信号输入

CVBS/HDMI/DVI/SDI

支持各种信号格式网络接入

网络PC桌面

支持>8路PC桌面软接入显示,无需额外硬件

多应用窗口

支持单台PC接入16个非视频应用窗口编码输出(可选)

IP解码

接入网络摄像机数量

无限制

解码能力

画面自适应显示1080P,720P,D1,CIF分辨率

单机最大24路1080P/48路720P/72路D1,144路CIF

支持分辨率

支持800W、500W、300W、1080P、720P、SVGA、VGA、4CIF、DCIF、2CIF、CIF、QCIF分辨率解码

支持协议和格式

支持ONVIF网络协议,支持标准的H.264编码格式的摄像头直接解码显示,支持主流摄像头私有协议直接解码,支持SDK非标接入

外部接口

网络接口

RJ45 10M/100M/1000Mbps自适应以太网口

音频接口

支持音频接口

USB接口

USB2.0/USB3.0

其他

电源

100-240V,6-8A,50-60Hz(可选冗余电源)

功耗

≤400W

工作温度

-5℃--+50℃

工作湿度

10%--90%

应用

模式

支持模式定义,模式开窗

预案

支预案定义,预案轮巡

摄像头控制

支持ONVIF协议摄像头控制(可选)

报警联动

支持ONVIF协议摄像头报警联动(可选)

存储管理

支持ONVIF协议的NVR等存储设备视频解码显示(可选)

值班信息

支持大屏欢迎字幕、值班信息显示文本、图片、时钟等

多系统互联

支持多系统控制互联(可选)

回显

支持监控墙同步回显(可选)



新视锐XSR-WP9000系列云拼接图像处理器多种功能应用:


 云传输:


XSR-WP9000系列云拼接图像处理器提供对Web应用、图片、视频的云接入,无需配套硬件设备和编码软件,不需要配置接入计算机,也无需在本地操作打开显示内容,可将存放于任意服务器上的Web应用、图片、视频直接在拼接墙上开窗显示,任意切换,满足用户应用演示、产品展示、宣传等应用需求。

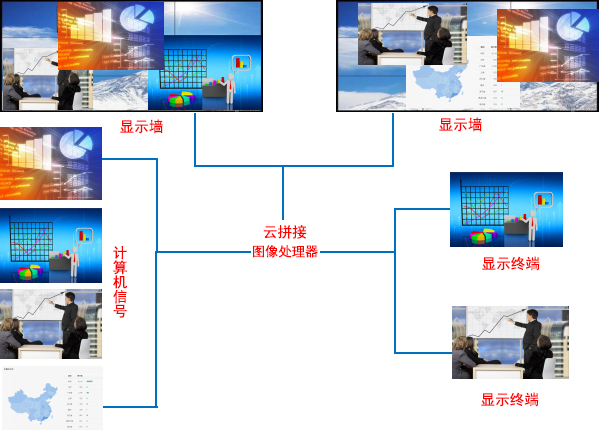

 云互联:


XSR-WP9000系列云拼接图像处理器提供对多套拼接墙处理器和独立显示终端的管理,通过网络可以将任意接入云处理系统的信号,共享显示给任意一个或多个拼接墙和显示终端,也支持将多个云处理器系统的信号建立模式和预案,实现多个显示系统的联动控制和显示,满足用户多套显示墙和显示终端信号共享、系统互联等应用需求。

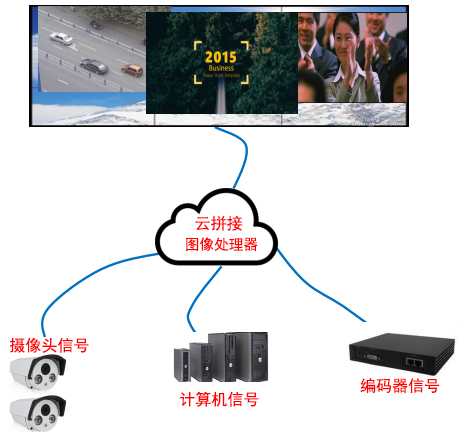

   云接入:


XSR-WP9000系列云拼接图像处理器支持网络方式对摄像头、计算机、视频播放器等信号接入,用户可以在网络可访问的任意位置接入信号。对应摄像头信号,云拼处理器无需额外的硬件,直接解码显示;对应计算机桌面,可以使用云接入软件,无需增加采集硬件;云拼处理器还支持多个应用窗口的编码显示,不需要增加多台计算机和采集硬件。XSR-WP9000系统云接入大大降低整个系统的的复杂度和接入成本。

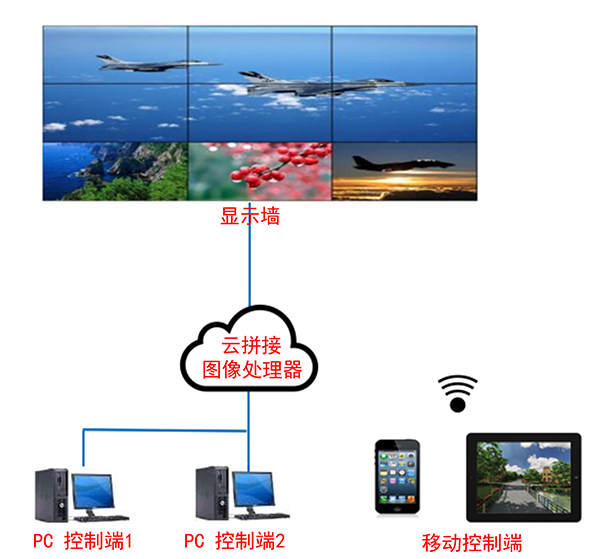

 云控制:


   XSR-WP9000系列云拼接图像处理支持用户在网络可访问的任意位置控制系统,既可以通过PC,也可以用手机、平板控制和管理系统内任意一个或多个云处理器。系统支持开机预案功能,无需干预自动开机运行预设的模式和预案。系统允许多个用户同时控制,每个用户的控制结果同步反馈在控制端,真正实现对任意云处理器系统的云控制。

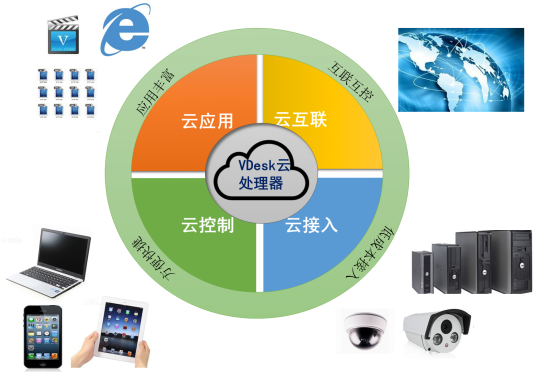

新视锐XSR-WP9000系列云拼接图像处理器是一款融合云应用、云互联、云接入、云控制的综合拼接处理器系统,彻底摆脱信号线距离限制、线材损耗、接入路数等局限,电脑、摄像头、手机、平板等等都可以通过网络传输进入云拼接图像处理器实现实时解码上墙、任意跨屏、缩放、漫游。摆脱信号线材、信号路数、繁琐布线,云拼接图像处理器一步搞定!


 所有信号不要信号线、不用布线,一根网线轻松搞定!


 上网、解码、距离都不是问题,简单更快捷的传输理念!
