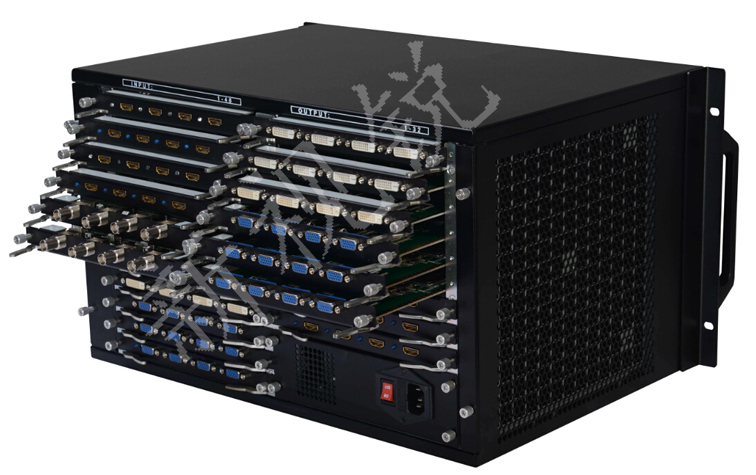

   新视锐XSR-WP8000系列多屏拼接图像处理器产品介绍:

        XSR-WP8000系列多屏幕拼接处理器是新视锐主推的一台纯硬件架构、无操作系统的高性能视频图像处理工作站,能够将多个动态画面显示在多个屏幕上面,实现多窗口拼接的功能。专为高质量显示多个画面的场合设计,尤其是适合对不同类型的屏幕和分辨率的灵活控制。适用于教育科研、政府公告、信息出版、行政管理、军事指挥、展览展示、安防监控、家电销售等行业。



       XSR-WP8000拼接处理器集高清视频信号采集、实时高分辨率数字图像处理、三维高阶数字滤波等高端图像处理功能于一身,具有强大的信号处理能力。本款产品采用大容量高速FPGA阵列和CrossPoint数字多总线数据路由交换的处理机制,从根本上保证对所有输入信号源进行全实时处理和数据一致性,图像无延迟、无离散化、不丢帧,实现了图像的完美呈现。


   XSR-WP8000处理器支持多种信号源输入模式,包括复合视频(DVD或摄像头信号)、电脑信号(VGA或DVI信号)、网络信号(IP流媒体)、高清数字信号(HDMI或高分辨率DVI信号)等。对复合视频,能兼容NTSC/PAL/SECAM等模拟制式;对计算机视频信号,能兼容支持各种常见分辨率,并可实现自定义非常规分辨率。新视锐拼接控制器可输出DVI-I信号或双绞线数字信号,支持RGB(模拟)/DVI(数字)同时输出,这意味着可以在大屏幕正常显示的同时,将信号备份输出至另一组大屏幕,部分型号还支持双DVI-I通道备份。单个输出通道最高支持分辨率1920×1200@60Hz。另外,标准配置可以为各组大屏配置超高分辨率的静态大底图,高端配置还可接入超高分辨率动态底图。


    XSR-WP8000多屏幕拼接处理器包含380/580/780/980多种功能型号,每种型号均可配置多种不同的可选规模,其中最大规模能支持72块大屏幕的拼接显示,同时支持多组分组大屏不同分辨率显示,每组的分辨率均可以根据实际需求自定义设置,这对多组不同规格大屏组合显示的系统非常有意义。


   新视锐XSR-WP8000系列多屏拼接图像处理器功能特点:



     1.板卡式热插拔结构、机箱集成度高、设备稳定性高


     XSR-WP8000处理器采用板卡式热插拔结构设计,可以任意组合,便于客户选型,最大可扩容到256路信号输入、72路信号输出,系统电源、风扇、各种输入卡、输出卡、控制板等模块支持带电热插拔,任一模块的故障或异常均不会影响整个系统的正常运行。系统具有业务自动恢复功能,用户可以在系统运行的情况下直接更换信号采集卡、图形输出卡等,并能自动恢复换卡前的信号窗口正常显示。


    另外,采用更加紧密的工业设计,优化机箱内部空间使用率,在紧凑的2U/4U/8U/13U即可插入4/8/17/34张信号采集卡或图形输出卡,体积仅为市面上同类产品的一半大小。系统对进风口、出风口及机箱内关键点的温度进行实时监控,满足了用户对系统可靠性、稳定性的特殊要求。


    2.信号之间切换无延时,无黑场


    XSR-WP8000处理器采用巨量数据传输芯片技术,为每路信号动态设置点对点的专线数据通道,每路信号独享各自的专用通道进行传输,可达到纳秒级切换间隔和无黑场间隔。


   3.支持输入信号字符叠加功能


    XSR-WP8000处理器可以对所有输入通道进行字符叠加,以方便客户实时掌握显示。


   4.图像切割功能


   所有的输入信号任意截取,可实现局部放大、视频图像去黑边、VGA采样位置调整等功能。


   5.支持多组屏幕控制


   XSR-WP8000处理器可以设置4组组合屏,每组组合屏可以单独设置分辨率,单独切换。


   6.65535*65535超大分辨率底图


   每组屏都可以单独设置底图,并且多幅底图可以自定义的组合屏上面显示,底图为24Bit的bmp格式。


   7.支持32组场景保存和自动轮询。


   XSR-WP8000处理器每组屏抖可以支持场景保存,并且在软件上面可以设置轮询。


   8.支持输入信号监测


   XSR-WP8000处理器支持输入信号倍频倍线,能实时监测和显示当前各输入通道是否有信号接入。


   9.支持HDCP 1.3


   XSR-WP8000处理器的HDMI输入卡支持HDCP 1.3,可接入笔记本电脑,蓝光DVD等高清信号。


  10.各通道可自定义输出分辨率


   可通过软件为每通道配置不同的输出分辨率,满足不同型号、组别显示器的输入信号分辨率要求,相比市面上仅能设置一种分辨率的矩阵来说,具有更高的应用灵活性,适用于对分辨率要求多样化的工程项目


  11.支持键盘、TCP/IP、RS232控制


   XSR-WP8000处理器可通过外置键盘进行控制,也可通过TCP/IP、RS232端口进行软件控制;支持 TCP/IP网络协议,可接入 Windows、Linux等网络,无须改变现有网络环境,同时支持多个 Ethernet网络连接。可通过我司自主研发的软件,实现对混合矩阵切换器的切换,保存和调取场景等。同时,还可以通过RS232环出口联控其他厂家的矩阵、云台等。


  12.支持断电现场保护


  XSR-WP8000处理器支持掉电现场保护功能、状态存储记忆。


  13.支持监控报警功能


  XSR-WP8000处理器可通过软件进行监控报警,出现故障点,及时反映在软件界面,能局部放大图像,可广泛应用在安防监控领域中。


  14.支持联控矩阵和大屏幕开关机


   新视锐(XSR)处理器可通过软件进行控制其他厂家的矩阵,同时也可以其他厂家的大屏幕开关机,这样方便客户在统一软件中能够控制所有设备。

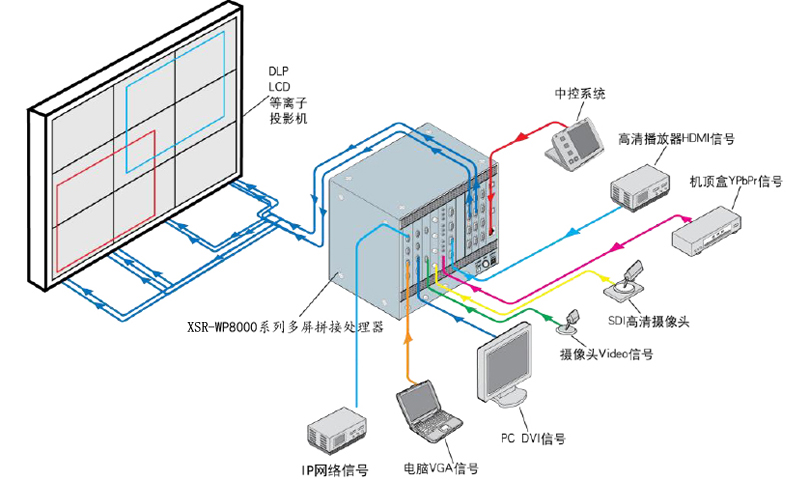

   新视锐XSR-WP8000系列多屏拼接图像处理器典型应用示意图:


    新视锐XSR-WP8000系列多屏拼接图像处理器技术参数:


一  计算机VGA输入信号:


       数量          2到64路RGB信号;


       类型          RGB(模拟);


       分辨率        800x600,1024x768,1280x720, 1280x1024,1366x768,1400x1050,1440x900,1600x1200,1920x1080,1920x1200; 刷新频率为60Hz;


       色彩深度      32 bit /像素;


       水平扫描率    15KHz 到 90KHz 隔行或非隔行;


       同步类型      绿色同步,分离复合同步或分离水平垂直同步;


       接头          RGB:15针D-sub(DB15/DE-15F)(母接口)



二  YPBPR输入信号:


       数量          2到64路YPBPR信号;


       类型          YPBPR(模拟);


       分辨率        480P,576P, 720P@50,720P@60, 1080P@25,1080P@30,1080P@50,1080P@60


       色彩深度      32 bit /像素;


       水平扫描率    15KHz 到 90KHz 隔行或非隔行;


       同步类型      绿色同步,分离复合同步或分离水平垂直同步;


       接头          RGB:15针D-sub(DB15/DE-15F)/母接口



三  计算机DVI输入信号:


       数量          2到64路DVI信号;


       类型          DVI(数字);


       分辨率        1920x1200 以下自适应, 刷新频率为60Hz;


       接头          DVI :24+5针/DVI-I/母接口 (仅接收DVI-D信号)



四  视频输入信号:


数量         16到256路视频信号;


        类型         PAL格式,


        接头         复合视频:BNC(母头);



五  SDI视频输入信号:


数量         2到64路视频信号;


        类型         SD-SDI(SMPTE 259M)、HD-SDI(SMPTE 292M);


        接头         BNC(母头);



六  HDMI信号输入信号:


        数量         2到64路HDMI信号;


分辨率       1920x1200 以下自适应


        支持协议     HDCP 1.3;


        接头         HDMI Type A;


        最大数据速率  4.95Gbps



七  双绞线视频输入信号:


        数量         4到64路双绞线视频信号;


        分辨率       1920x1200 以下自适应


        接头         RJ45/母接口;



八  IP输入信号:


        数量         1到64路H.264/MPEG-4信号;


        分辨率       1080P/720P/D1;


        接头         RJ45/母接口;



九  DVI/VGA输出信号:


       数量          4到72路DVI / RGB 信号;


       类型          RGB(模拟)/DVI(数字);


       分辨率        800x600,1024x768,1280x720,1280x800,1280x1024,1360x768,1366x768,1440x900,1400x1050,1600x1200,1680x1050,1920x1080 ,1920x1200 像素(用户可通过控制软件自行添加输出分辨率), 刷新频率为60Hz;


       色彩深度      32 bit /像素;


       同步类型      分离水平垂直同步;


       最大输出距离  25米, 在1920×1200@60Hz(推荐使用认证过的DVI专用线材)


       接头          DVI :24+5针 DVI-I(母头);


                     RGB:15针D-Sub(母头);


十  双绞线输出信号:


       数量          4到72路DVI / RGB 信号;


       类型          RGB(模拟)/DVI(数字);


       分辨率        800x600,1024x768,1280x720,1280x800,1280x1024,1360x768,1366x768,1440x900,1400x1050,1600x1200,1680x1050,1920x1080 ,1920x1200 像素(用户可通过控制软件自行添加输出分辨率), 刷新频率为60Hz;


       色彩深度      32 bit /像素;


       最大输出距离  100米, 在1920×1200@60Hz;(推荐使用CAT-6 STP/UTP)


       接头          RJ45/母接口;


十一   其他:


       控制         10/100 Base-T 以太网,RS232控制,RS232环出接口;


Tricolor Titans?矩阵控制管理软件;


       功率         2RU :110-220VAC,50-60Hz,低于65W;


                    4RU :110-220VAC,50-60Hz,低于65W;


                    8RU :110-220VAC,50-60Hz,低于130W;


                    13RU :110-220VAC,50-60Hz,低于130W;


       尺寸         2RU :438(W) x 300/316mm (D) x 89(H) mm;


                    4RU :438(W) x 300/316mm (D) x 178(H) mm;


8RU :438(W) x 300/316mm (D) x 356(H) mm;


13RU :438(W) x 300/316mm (D) x 578(H) mm;


       平均故障间隔时间(MTBF)   30000小时;


       防震等级     ISTA 1A 纸箱;


       降温         配有风冷组件;


       机架安装     带安装配件;


        重量           40Kg。




    新视锐XSR-WP8000系列多屏拼接图像处理器常见故障分析及解决:



1安装完软件无法运行原因:


   1. 在XP系统下,软件运行不了,请安装光盘中vcredist_x86.exe;


   2. 在W7 64位系统下,软件运行不了,请安装光盘中vcredist_x64.exe。


2如果POWER灯不亮,操作无反应,可能电源供电不正常。


3输出的画面无显示的原因:


1. 没有信号输入;


2. 输出线损坏或是超出传输距离。


解决方法:


1.检查输入信号,确认输入信号通道正常;


2. 确认OUT连接为输出设备,IN连接到输入设备;


3. 使用质量较好的线缆,保证画面的稳定和高质量。


4 画面出现偏色现象的原因:


  1. 接口没有接好,松动导致接触不良;


2. 信号线缆损坏;


3. 显示设备色彩调节不正确;


4. 使用软件调色不正确。


解决方法:


1. 接口连接后,请拧紧螺栓,防止因为拉扯导致的松动;


2. 请更换质量优秀的VGA线;


3. 参照显示设备的使用说明书,调节显示设备的色彩平衡;


4. 通过控制软件重新调整色彩。


5画面出现抖动或者花点


原因:1. 线缆太长导致信号损失严重;


      2. 输入信号的设备不稳定或线材受损。


解决方法:


      1. 建议使用我公司的信号延长器,保证最小的线损;


      2. 调试好输入信号的功能定义并使用优质的线材。


6画面在显示设备中显示不全,出现黑边现象


原因:1. 您的显示设备对信号做了后端切除;


      2. 您通过控制软件调整了图像的位置过多。


解决方法:


      1. 按照显示设备的使用说明,在软件里调到默认设置;


      2. 通过控制软件,重新调整好图像的位置,取得您需要的效果
