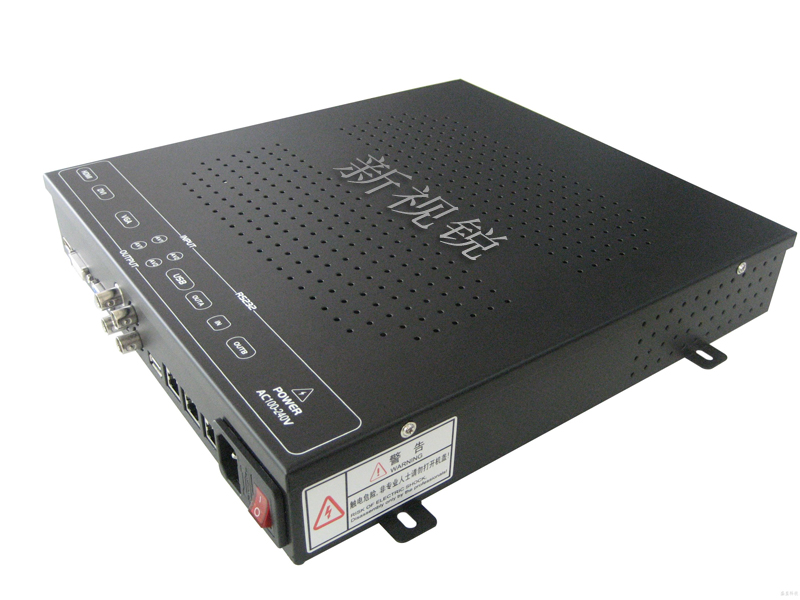

新视锐XSR-WP1000液晶拼接图像处理器产品介绍:


      新视锐XSR-WP1000液晶拼接图像处理器是专门为液晶大屏幕拼接系统设计的图像处理器,其独特的模块化设计,集成了多种信号解码单元、画面拼接处理单元、液晶屏驱动单元、电源供给单元等多个部分。可灵活方便地和液晶屏组成一个大屏幕拼接显示系统。


   新视锐XSR-WP1000液晶拼接图像处理器产品优势:


   * 采用防干扰金属盒设计,有效抵御电磁干扰,无辐射。

   * 并提供良好的散热,轻松的应用任何恶劣环境。

   * 全硬件构架,无 CPU 和操作系统, 无病毒感染风险,安全性好。

   * 多总线并行处理,处理功能强大。

   * 启动时间小于 10 秒钟,启动迅速。

   * 集成多路视频信号源种类:DVI、HDMI、VGA、复合视频,且复合视频可以环出;

   * 内嵌3D视频亮色分离电路单元,内嵌3D逐行处理及帧频归一转化电路单元,内嵌3D数字信号降噪单元。


   * 单元可支持驱动到1920X1080的液晶屏幕 ;


   * RS232串口远程控制;支持两路RS232环出。


   * 操作方便,配合 XSR-V2.1 软件可以灵活的对系统进行操作。

   * 可开放底层通讯协议,便于用户灵活采用第三方中控系统或自行编制软件构造大屏幕工程系统。


   * 无需拨码,可定制大屏幕滚动字幕。


   * 内置超静音温控冷却风扇,工业级风扇设计标准,智能风扇温控设计,整机寿命更长。


   * 专为高负荷、全天候显示应用而设计,支持24小时不间断开机运行。


   * 符合绿色环保RoHS标准,节能环保。


   新视锐XSR-WP1000液晶拼接图像处理器功能特点:


   * 采用专业数字处理引擎,采用运动侦测与补偿运算、内插运算、边缘平滑处理及3D滤波分离TNR降噪技术、杂波信号抑制等尖端处理技术,实现高画质,高分辨率,改善锯齿和边缘游走。

  * 自动内同步调整技术解决信号丢同步导致图像抖动问题。

  * 采用Mstar ACE-5自动彩色及图像增强引擎,改善图像对比度,细节,肤色,边缘。

  * 自动强信号缓冲功能,解决了白场细节不能分辨的问题。

  * 极速响应,提供高速运动物体精确追踪。

  * 丰富的信号接口,一机多用,可在不同领域中使用。

  * 工业级散热风扇,整机寿命更长。

  * 接口丰富,支持多种信号输入,适用各种专业显示应用。

  * 钣金结构,屏蔽良好抗电磁干扰。

  * 内置的框架补偿功能,整个图像自然过渡,呈现完美拼接效果。





    新视锐XSR-WP1000液晶拼接图像处理器产品参数:

名称

参数

规格型号

XSR-WP1000液晶拼接图像处理器

支持面板尺寸

26-70″

输出模式

双10位LVDS

液晶类型

TFT-LCD

最大分辨率

1920×1080

输入和输出

RS-232

控制软件采用RS-232协议RJ45接口。(IR可选)

POWER

支持AC 110-230 50/60HZ自适应输入,D型电源输入接口。

HDMI

支持最高版本1.3,全面支持SVGA/XGA/WXGA/WUXGA

DVI

24+1DVI-D接口,全面支持SVGA/XGA/WXGA/WUXGA

VGA

D-USB 15针接口,全面支持SVGA/XGA/WXGA/WUXGA

CVBS

2路视频输入BNC接口,支持PAL/NTSC/SCAM全制式

USB

升级固化软件,实现高清底图和播放图片视频文件

CVBS输出

2路视频输出BNC接口,采用有源环出设计,2X2以内可以直接采用环出连接

RS-232输出

输出2路 RS-232等同的RJ45接口

INVERTER

输出DC24V背光供电,ON/OFF背光开关控制信号和ADJ背光亮度调节信号

拼接系统软件

TV WALL控制软件



新视锐

新视锐XSR-WP1000液晶拼接图像处理器性能指标:

工作温度:0℃-65℃

工作湿度:相对湿度小于95%

功耗:≤200W,视屏的型号和大小而定

电源电压:95VAC-250VAC

复合视频制式:PAL、NTSC、SECAM

复合视频峰值:1Vp-p

控制方式:RS-232(DB9F)

VGA输入:WUXGA(1920*1080)

DVI输入:WUXGA(1920*1080)

HDMI输入:WUXGA(1920*1080)

对屏的支持:WUXGA(1920*1080),双组10bit

温控风扇:自动控制



新视锐XSR-WP1000液晶拼接图像处理器常见故障分析及解决:

当本产品发生故障时,请立即切断电源,请不要试图拆开本机进行维修,可能会造成产品进一步损坏。可按以下步骤进行排除,仍不能解决请与当地经销商或专业维修人员联系。对用户自行维修过的产品,不在公司保修范围。

     常见问题

       处理方法





不开机(电源指示灯不亮)

1、检查电源线是否有损坏

2、电源是否己接入市电

3、确认电源己打开

4、电源开关是否损坏

5、保险是否熔断







所有拼接单元不受控

1、检查拼接软件的端口设置是否正确

2、检查串口线是否有损坏,与产品和PC的接口是否接触良好

3、检查PC的串口是否有问题,可换一台PC测试

4、拼接单元的地址是否设置正确,参见地址设置



个别拼接单元不受控



1、检查该设备的地址设置是否正确

2、对该设备进行单独控制是否成功







单个或多个设备VGA/DVI无输入

1、检查单元板与信号源端接口是否接触良好

2、更换一条VGA/DVI线测试

3、该设备是否设置在相应输入状态

4、输入信号是否超出本产品的输入范围

5、DVI输入时,确认有抓到DDC,且有输出
