   新视锐XSR-WP3000系列分布式拼接图像处理器产品介绍:



    新视锐XSR-WP3000系列分布式拼接图像控制系统是基于传统集中式控制器的缺点及新的市场发展趋势而出现的。分布式图像控制系统就是以嵌入式系统为平台,以专有实时图像编解码算法为手段,以高速以太网为通道,实现大屏幕拼接墙高性能高灵活性的显示控制解决方案。


  新视锐XSR-WP3000系列分布式拼接图像处理器是新视锐科技公司自主研发的国内首创的一款大屏幕拼接产品。它将计算机领域复杂的高带宽网络技术应用于视频数据交换,通过网络交换技术,可灵活的将大量的、多样化的视频源连接至同样大量的、多样化的输出设备上,实现视频的缩放、跨屏、漫游等功能。





   新视锐XSR-WP3000系列分布式拼接图像处理器系统组成:


   新视锐XSR-WP3000系列分布式拼接图像控制系统由输入节点、输出节点、千兆交换机、和控制节点(普通PC)及网线组成。输入节点采集视频信号并将它们转化为可被输出端点接收的通用格式,输出节点接收此格式信号并将它们转化为显示器可显示的格式。所有的新视锐XSR-WP3000系列端点都通过交换机互联,交换机负责输入到输出的数据传输。





   新视锐XSR-WP3000系列分布式拼接图像处理器技术特点:



  *分布式架构


   新视锐XSR-WP3000系列分布式拼接图像处理器采用分布式架构。所有的节点都通过交换机互连,交换机负责输入到输出的数据传输。


  *纯硬件压解


   新视锐XSR-WP3000系列分布式拼接图像处理器完全是纯硬件解压缩,无损压缩,在保证网络带宽的同时没有任何信息丢失。没有操作系统。保证了整个系统的安全性、稳定性;


   减少DVI、VGA、HDMI、Video等信号线缆布线长度;

   传输距离远,CAT5e网线:最大100m,光纤:最大10km;

   便于安装,配置和维护;

   避免电器及辐射干扰对图像影响。


  *即插即配


   新视锐XSR-WP3000系列分布式拼接图像处理器所有节点都支持热插拔操作,插上之后系统会自动配置,不用手动设置。


  *多屏联动


   在一个新视锐XSR-WP3000系列分布式拼接图像控制系统中可以定义多组大屏,尽管大屏之间相距较远,但是他们可以共享信号。最典型的应用是在一栋楼中不同楼层间有多个大屏,通过新视锐XSR-WP3000系列分布式拼接图像处理器,你可以把它们联合起来使用。


  *自由拼接

   无帧间压缩延时,从信号采集到显示延时不到60ms

   高质量的多屏幕同步,高速运动目标无屏间切裂

   支持图像任意缩放,跨屏,漫游,叠加

   支持图像信号局部,单独开窗拼接

   支持信号任意拖拽,大屏实时显示

   支持单屏64路信号上屏


  *大屏回显


   将整个大屏的内容缩小后在一个显示器上显示。该显示器可以远离大屏系统。让操作人员更好的操作大屏。配合我们XSR-V2.1(在控制主机上安装)软件,你甚至可以在远程查看大屏内容。


  *高分辨率底图


   该项功能是网络抓屏技术的扩展,可以将一张超高分率的图片作为大屏的背景图显示,而且,背景图是可以动态变化的。在一些监控领域,可以将GIS系统生成的地理信息图片作为背景图。


  *云端多显


   新视锐XSR-WP3000系列分布式拼接图像处理器可以将大屏显示内容无线发布,用户可以通过无线网络登录,用电脑或者手持终端设备收看大屏的显示内容


 *数字标牌上屏

  数字标题、滚动横幅发布,电子时钟、实时气象等控件显示

  图文信息自主编辑,任意数量子屏幕切分漫游策略

 *控制管理软件强大灵活易用

  采用B/S架构,实现大屏控制,无需安装软件,可实现多用户同时控制大屏

  跨平台架构,支持WIN、Linux、Mac、Android等操作系统,可在IPAD、手机等手持设备实现大屏控制

  控制软件支持信号实时信号预览

  控制软件支持显示墙图像预览

  提供标准API,用户自主开发大屏控制软件

  支持256预案存储,实现预案自由平滑切换

  开放协议,实现中控无缝对接控制

  采用参数化、可配置模式,实现各个型号屏幕控制




  新视锐XSR-WP3000系列分布式拼接图像处理器性能指标:



  *交换机


   新视锐XSR-WP3000系列分布式拼接图像处理器使用通用千兆2层交换机,小型配置使用24或48口的独立交换机,中型规模使用可级联交换机(48个新视锐XSR-WP3000系列分布式拼接图像处理器口和两个10G上行端口),两个或三个级联交换机可以提供96或144个端口。超过144个端口的大型配置需要一台10G的骨干交换机,通过它系统可处理超过1,000路输入端点和 1,000路输出端点。


  *VGA  采集节点


   分辨率最高1920*1200  自动识别信号格式  单/双千兆网自适应


 * DVI   采集节点


   分辨率最高1900*1200 自动识别信号格式 单/双千兆网自适应


  *视频采集节点


   4路标准视频采集 自适应NTSC和PAL制式信号    单/双千兆网自适应


 * 显示节点


   单路数字DVI输出最高分辨率1080P 单/双千兆网自适应


  *网络抓屏节点


   网络抓屏软件最高抓屏分辨率2560*1600帧率自适应网络环境


 *超高分辨率底图节点


   网络抓屏软件 最高分辨率65536*65536


   帧率自适应网络环境


   提供二次开发接口


  *控制节点


   系统控制通过普通PC安装新视锐XSR-WP3000系列 XSR-V2.1软件,由网口接入交换机控制系统,支持Win2x/WinXp/WinVista操作系统,操作界面简单直观。用户使用鼠标拖动就可实现系统拼接方案。

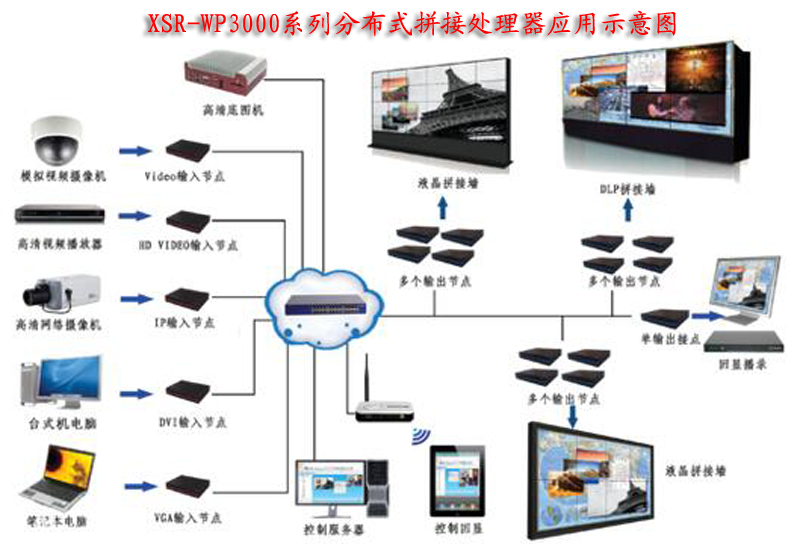

    新视锐XSR-WP3000系列分布式拼接图像处理器典型应用示意图:








    新视锐科技的新视锐XSR-WP3000系列分布式拼接图像处理器完全是纯硬件结构,不依赖操作系统,应用自己独有的传输协议。安全性、保密性高,不会受到病毒的攻击。不会出现网络传输方面的故障。如拔掉网络节点的传输网线再插上,大屏显示图像会在小于半秒内恢复正常的继续显示。
